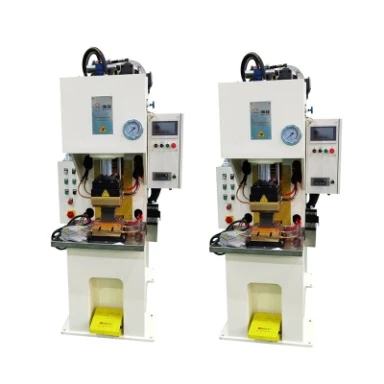

Haifei vara kopņu difūzijas savienošanas iekārta ir izstrādāta laminētu vara foliju savienošanai un elastīgu vadošu savienotāju ražošanai, ko izmanto EV akumulatoru blokos, enerģijas uzglabāšanas sistēmās, sadales iekārtās, transformatoros un citos elektriskos mezglos.
Atšķirībā no vakuuma difūzijas krāsns, šajā iekārtā tiek izmantots vidējas-frekvences strāvas avots, augstas-strāvas sekundārā ķēde, grafīta instrumenti un aksiālais spiediens, lai uzsildītu un nostiprinātu izvēlēto vara folijas kaudzes zonu. Process veido kompaktu galu bez lodēšanas vai cietlodēšanas pildvielas pievienošanas, ļaujot savienoto daļu urbt, perforēt, saliekt vai savienot ar citu vadītāju vēlākā darbībā.
Iekārta nav izvēlēta tikai no kopnes platuma. Atsevišķs folijas biezums, slāņu skaits, kopējais kaudzes biezums, savienojuma izmēri, nepieciešamais gala biezums un ražošanas ātrums ietekmē nepieciešamo apkures jaudu un spiediena sistēmu.
Šī iemesla dēļ Haifei konfigurē katru vara difūzijas līmēšanas iekārtu pēc klienta rasējuma izskatīšanas un, ja iespējams, faktiskā ražošanas materiāla testēšanas.
Kādam nolūkam ir paredzēts šis aprīkojums?
Iekārta galvenokārt ir paredzēta elastīgām vadošām daļām, kas izgatavotas, sakraujot vairākus vara folijas slāņus un konsolidējot vienu vai vairākas noteiktas sekcijas.
Piemērotās sagataves var ietvert:
- Laminētas vara folijas lokanās kopnes;
- Akumulatoru bloka elastīgie savienotāji;
- Enerģijas uzkrāšanas vara kopnes;
- Sadales iekārtu elastīgie vadītāji;
- Transformatoru vara folijas savienotāji;
- Vara folijas izplešanās šuves;
- Elastīgas vara saites ar sablīvētiem galiem;
- Vara folijas sastāvdaļas, kurām pēc līmēšanas nepieciešama caurumošana;
- Atlasītas vara{0}}līdz-niķeļa vadošās struktūras.
Salīmētais laukums kļūst par kompaktu daļu, bet nesaistītā folija paliek elastīga. Šī struktūra ļauj gatavajai kopnei pielāgoties vibrācijai, montāžas pielaidei un siltuma kustībai, vienlaikus saglabājot vadošu savienojumu starp stingrām sastāvdaļām.
Piemērotība joprojām ir jāapstiprina no visas sagataves struktūras. Vara marka, virsmas pārklājums, folijas biezums un konsolidētās zonas lielums var mainīt nepieciešamo mašīnas konfigurāciju.
Parastās vara kopņu lietojumprogrammas
EV akumulatora bloka elastīgie savienotāji
Akumulatoru blokos bieži tiek izmantoti laminētas vara folijas savienotāji starp kopnēm, moduļiem vai elektrības sadales komponentiem. Elastīgā daļa palīdz absorbēt vibrācijas un izmēru izmaiņas montāžas laikā.
01
Enerģijas uzglabāšanas kopnes
Enerģijas uzglabāšanas skapjiem un akumulatoru moduļiem var būt nepieciešami elastīgi vara savienojumi starp akumulatoru blokiem, kontaktoriem un strāvas{0}}sadales blokiem.
Šīm sagatavēm vienā projektā var būt atšķirīgs platums, kaudzes biezums un gala struktūras. Tāpēc iekārtai ir jānodrošina pietiekama darba telpa un jāļauj praktiski mainīt grafīta{1}}instrumentus, ja tiek ražotas vairākas kopnes specifikācijas.
02
Sadales iekārtu elastīgie vadītāji
Zema- un vidēja sprieguma-slēgiekārtās tiek izmantoti elastīgi vadi, lai savienotu kustīgus kontaktus, slēdžus, kopņu sistēmas un citus vadošus komponentus.
Nepieciešamā iekārta ir atkarīga no strāvas-nestspējas, vadu izmēriem un savienojuma konstrukcijas. Ja klients ražo vairākas sadales iekārtas, HAIFEI pārskata visu produktu klāstu, pirms izlemj, vai viena mašīna un vairāki instrumentu komplekti var veikt darbu.
03
Transformatoru vara folijas savienojumi
Laminēto vara savienotājus var izmantot, ja transformatoriem, reaktoriem vai jaudas komponentiem ir nepieciešams elastīgs savienojums starp tinuma spaili un stingru vadītāju.
Papildus savienošanas vietai inženierim jāpārbauda kopējais daļas garums, slodzes virziens un tas, vai sagatavei jābūt saliektai pirms vai pēc metināšanas.
04
Vara-līdz-niķelim vadošās daļas
Izvēlētās vara folijas un niķeļa loksnes kombinācijas var novērtēt, ja kontakta vai savienojuma zonā ir nepieciešams niķelis.
Pirms mašīnas konfigurācijas apstiprināšanas ir jānorāda niķeļa pakāpe, biezums, pārklāšanās struktūra un nepieciešamais savienojuma tests. Tikai vara-parametrus nedrīkst izmantot tieši vara-līdz-niķeļa izstrādājumam.
05
Pieejamā spiediena{0}}sistēmas konfigurācijas
Dažādām vara kopnēm nav nepieciešama vienāda spiediena struktūra. HAIFEI var novērtēt vairākas konfigurācijas atbilstoši produktam un paredzamajiem ražošanas apstākļiem.
| Spiediena sistēma | Vairāk piemērots | Atlases apsvērumi |
|---|---|---|
| Pneimatiskais | Mazākas savienošanas vietas un zemākas spēka prasības | Vienkārša struktūra, taču nepieciešama stabila saspiestā{0}}gaisa padeve |
| Pneimatiskā{0}}hidraulika | Vidējs spēks salīdzinoši kompaktā mašīnā | Apvieno ātru gaisa{0}}kustību ar pastiprinātu metināšanas spiedienu |
| Hidrauliskais | Lielāki savienošanas laukumi un augstākas spēka prasības | Piemērots smagākiem instrumentiem un biezākām vara kaudzēm |
| servo-elektrisks | Projekti, kuriem nepieciešama programmējama kustības un pārvietošanas kontrole | Konfigurācija ir atkarīga no spēka, gājiena un vadības prasībām |
Spiediena{0}}sistēmas nosaukums pats par sevi nenosaka metināšanas kvalitāti. Sildīšanas jauda, sekundārās ķēdes konstrukcija, instrumenti, dzesēšana un procesa vadība ir jāsaskaņo ar vienu un to pašu sagatavi.
Kāpēc jums vajadzētu iegādāties vienu?
Pērciet Haifei vara kopņu difūzijas savienošanas aprīkojumu, ja strādājat šajās nozarēs vai ražojat šos produktus:
Aviācija un aviācija:Svarīgu dzinēja komponentu, dobu turbīnu lāpstiņu, vieglu konstrukcijas paneļu ar iekšējiem stingrības elementiem, kā arī satelītu un raķešu detaļu ražošana.
Enerģijas ražošana un kodolenerģija:Nākamās -paaudzes siltummaiņu izveide gāzes turbīnām, kodolreaktoriem un koncentrētām saules enerģijas sistēmām.
Medicīnas un dzīvības zinātnes:Neticami tīru, spēcīgu un bioloģiski saderīgu implantu (piemēram, mugurkaula būru, locītavu protezēšanas) un sarežģītu ķirurģisko instrumentu ražošana.
Pusvadītāju un vakuuma tehnoloģija:Īpaši-tīras, augstas-integritātes kameras, caurlaides un sastāvdaļas, kurām ir jānotur ideāls vakuums, neizlaižot gāzi.
Automašīna (augsta{0}}veiktspēja/sacīkstes):Ražo progresīvas dzesēšanas sistēmas, vieglas konstrukcijas sastāvdaļas F1 un hipermašīnām.
Pētniecība un attīstība:Universitātēm un korporatīvajām pētniecības un izstrādes laboratorijām, kas izstrādā jaunus materiālus un progresīvus komponentu dizainus.
Sertifikāti
kooperatīvais uzņēmums
Haifejas klienti apmeklē rūpnīcu
Bieži uzdotie jautājumi
1.Vai šī ir vakuuma difūzijas līmēšanas mašīna?
Nē. Šī iekārta izmanto lokālo elektrisko apkuri, grafīta instrumentus un aksiālo spiedienu, lai nostiprinātu vara folijas kopnes. Tajā netiek izmantota vakuuma kamera vai krāsns apkure.
2.Vai viena mašīna var ražot vairākus vara kopņu izmērus?
iespējams. Iekārtai jābūt pietiekamai strāvai, spiedienam un darba telpai lielākajam produktam. Katram savienotā-gala izmēram parasti ir nepieciešami atbilstoši grafīta instrumenti un apstiprināta metināšanas recepte.
3.Vai iekārta var metināt konservētu vara foliju?
Var novērtēt konservētu vara foliju, taču ir jānorāda pārklājuma biezums un nepieciešamais virsmas rezultāts. Procesa iestatījumi var atšķirties no tiem, kas tiek izmantoti tukšajam vara.
4.Cik vara folijas slāņu var savienot?
Nav uzticama universāla slāņa ierobežojuma. Slāņa daudzums jānovērtē kopā ar individuālo folijas biezumu, kopējo skursteņa biezumu un savienojuma laukumu.
5.Vai savienoto galu var caurdurt pēc metināšanas?
Jā, ja sablīvētā vieta ir projektēta un pārbaudīta turpmākajai caurumošanas darbībai. Atveres izmērs, attālums no malas un nepieciešamais gala biezums jāiekļauj zīmējumā.
6.Vai mašīnai ir nepieciešams ūdens dzesētājs?
Tam nepieciešama stabila cirkulējoša{0}}ūdens padeve. Rūpnieciskais dzesētājs parasti ir nepieciešams, ja klientam nav piemērotas rūpnīcas dzesēšanas sistēmas.
Pieprasiet vara kopņu difūzijas savienošanas piedāvājumu
Nosūtiet Haifei savu kopnes rasējumu, individuālo folijas biezumu, slāņu skaitu, kopējo kaudzes biezumu, savienojuma izmērus un nepieciešamo ražošanas ātrumu.
Pirms piemērotas vara kopņu difūzijas metināšanas iekārtas ieteikšanas mūsu inženieru komanda pārskatīs sildīšanas jaudu, spiediena prasības, instrumentu konstrukciju, iekraušanas telpu un dzesēšanas apstākļus.
Ja produkts ir tuvu piedāvātās iekārtas darbības diapazonam, parauga pārbaude tiks pabeigta pirms galīgās konfigurācijas apstiprināšanas.
