Produktu apraksts

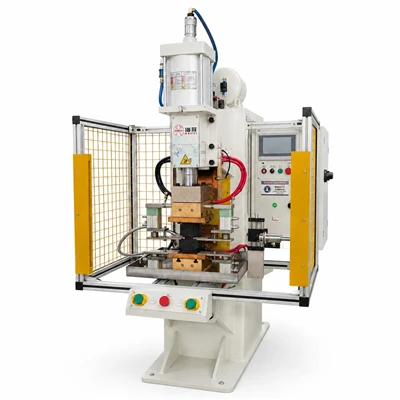

150QY pneimatiskā un hidrauliskā kopņu metināšanas iekārta vara elastīgajai kopnei
150QY ir augstas veiktspējas{1}}kopņu metināšanas iekārta, kas apvieno pneimatisko un hidraulisko jaudu, lai nodrošinātu precīzas, izturīgas un efektīvas vara un alumīnija kopņu metināšanas šuves. Tas izmanto progresīvu difūzijas metināšanas tehnoloģiju, pieliekot kontrolētu spiedienu un siltumu, nekausējot parasto metālu, nodrošinot optimālu elektrovadītspēju un mehānisko izturību.
Aprīkots ar PLC kontrolieri un skārienekrāna{0}}interfeisu, tas nodrošina lietotājam-draudzīgu darbību un konsekventus rezultātus. Šī iekārta ir ideāli piemērota elektroierīču ražošanai, elektroenerģijas sadales sistēmām un atjaunojamās enerģijas lietojumiem, jo tā uzlabo produktivitāti, samazina enerģijas zudumus un garantē uzticamus, augstas -integritātes savienojumus, kas ir būtiski rūpnieciskai lietošanai.
Galvenās daļas
GALVENĀS DAĻAS
| 1 |
Transformators |
| 2 |
Gaisa šķidruma pastiprinātāja cilindrs |
| 3 | PLC kontrolieris |
|
Skārienekrāns, vadības ķēde |
|
| 4 | II Apgrieztā ķēde |
|
IGBT, SCR, slēdži |
|
| 5 |
Vara savienojuma sloksne un vara plāksne |
| 6 |
Augšējā un apakšējā metināšanas platforma |
| 7 |
Dzesēšanas ūdens ķēde un aizsardzības ķēde un aizsardzības ķēde |
| 8 |
II infrasarkanā temperatūras noteikšanas sistēma |
| 9 |
Korpusa rāmis |
| 10 |
Leju{0}}uz-zeme slēdzis |
| 11 |
Grafīta bloks |
Faktiskā metināšanas jauda ir atkarīga no folijas pakāpes, individuālā folijas biezuma, kopējā kaudzes biezuma, savienojuma -laukuma izmēriem un nepieciešamā elektriskā vai mehāniskā pieņemšanas standarta.
Metināšanas efekts
Kopņu metināšanas iekārta-Metināšanas efektu displejs
vara kopne
Kas HFTD-150-QY ir paredzēts metināšanai?
HDD-150-QY ir paredzēts vadošām sastāvdaļām, kas izgatavotas no vairākiem vara folijas slāņiem. Tā nav vispārēja pielietojuma mašīna jebkura veida stingrām vara kopnēm.
Laminētas vara folijas elastīgās kopnes
Iekārta var savienot sakrautas vara folijas galus, veidojot kompaktu savienojuma zonu, kamēr vidējā daļa paliek elastīga. Pēc tam savienoto galu var urbt, caurumot vai savienot ar citu vadošu komponentu atbilstoši gatavā izstrādājuma konstrukcijai.
Galīgo sablīvēto platumu, biezumu un garumu nosaka izstrādājuma rasējums un grafīta instrumenti. Paraugu pārbaude ir nepieciešama, jo vara folijas ar vienādu kopējo biezumu var izturēties atšķirīgi, mainoties atsevišķam folijas biezumam vai slāņu skaitam.
EV akumulatora un enerģijas uzglabāšanas savienotāji
Elastīgās vara kopnes tiek izmantotas starp akumulatoru moduļiem, akumulatoru blokiem, invertoriem un citiem vadošiem mezgliem, kur ir jāņem vērā kustības, vibrācijas vai uzstādīšanas pielaide.
Šiem izstrādājumiem metināšanas process ir jānovērtē atbilstoši vajadzīgajam savienojuma laukumam, pretestības vērtībai, virsmas izskatam un sekojošam caurumošanas vai montāžas procesam. HFTD-150-QY var būt piemērots mazākiem un vidējiem līmēšanas apgabaliem tā spiediena un darba telpas robežās.
Sadales iekārtas un transformatoru elastīgie vadītāji
Iekārtu var novērtēt pēc laminēta vara savienotājiem, ko izmanto sadales iekārtās, transformatoros, sadales skapjos un citās enerģijas iekārtās.
Ja izstrādājumam ir jānodrošina liela strāva, mašīnas izvēle nedrīkst būt balstīta tikai uz ārējās kopnes izmēru. Salīmētais laukums, kopējais folijas biezums, nepieciešamā temperatūras paaugstināšanās un klientu pārbaudes standarts arī ietekmē metināšanas procesu.
Vara-līdz-niķelim vadošās daļas
Ja savienojuma galā ir nepieciešams niķeļa kontakts vai niķeļa slānis, var pārbaudīt atlasītos vara folijas un niķeļa loksnes{0}}slāņus. Pirms procesa apstiprināšanas ir jāpārskata materiāla biezums, virsmas pārklājums, pārklāšanās dizains un līmēšanas laukuma izmēri.
Varš-līdz-niķelis nedrīkst izmantot vara-līdz-vara metināšanas parametrus bez pārbaudes.
Pieprasiet parauga metināšanas testu
Produkta pārskats
HFTD-150-QY ir augstas veiktspējas kopņu metināšanas iekārta, kas īpaši izstrādāta vara kopņu un elektrisko savienojumu lietojumiem. Ar nominālo jaudu 150 KVA un 50% darba ciklu, tas nodrošina efektīvu un uzticamu metināšanas veiktspēju nepārtrauktā rūpnieciskā darbībā.
Darbojoties ar standarta 380V±10%, 3-fāzu, 50Hz barošanas avotu, iekārtai ir nepieciešama maksimālā primārā ieejas strāva 200A, kas tiek piegādāta caur 3×30+2×16 mm² kabeli. Tas ģenerē sekundāro īsslēguma strāvu līdz 40KA ar atvērtas ķēdes spriegumu starp 7,5–9,7 V, nodrošinot spēcīgu un konsekventu metināšanas enerģijas izvadi.
Transformators ir izolēts atbilstoši F klases standartiem, garantējot izturību un drošību. Dzesēšanas sistēmai ir nepieciešams ūdens ar spiedienu 0,2–0,3 MPa, filtrēts līdz 40 mikroniem, ar pretestību 5 kΩ·cm un plūsmas ātrumu 50 L/min temperatūrā, kas ir mazāka vai vienāda ar 30 grādiem.
Aprīkots ar Ø160 × 120 mm šķidruma padeves cilindru, metinātājs nodrošina maksimālo darba spiedienu 100 KN un rīkles dziļumu 320 mm. Tā atbalsta maksimālo metināšanas laukumu 60 × 60 mm ar skursteņa biezumu līdz 20 mm, tāpēc tas ir ideāli piemērots smagiem-elektrometināšanas darbiem.
HFTD-150-QY, kas ir piemērots ekspluatācijas vidēm no 1-45 grādiem līdz 20-80% relatīvajam mitrumam, nodrošina stabilitāti un uzticamību dažādos rūpnieciskos apstākļos.
Ideāli piemērots elektroenerģijas sadalei, dzelzceļa tranzītam, atjaunojamai enerģijai un rūpnieciskiem elektriskiem lietojumiem.
FAQ
J: Kādu vara folijas biezumu var metināt HFTD-150-QY?
A: Piemērotais biezums ir atkarīgs no individuālā folijas biezuma, slāņu skaita, kopējā kaudzes biezuma un savienojuma laukuma. Nosūtiet šo informāciju kopā ar zīmējumu procesa novērtēšanai.
J: Cik vara folijas slāņu var sametināt vienā ciklā?
A: Nav universāla slāņa ierobežojuma. Plānas-folijas kaudzītes un biezas-folijas kaudzes pārnes siltumu atšķirīgi, tāpēc slāņa daudzums jānovērtē kopā ar folijas biezumu un nepieciešamo savienojuma laukumu.
J: Vai iekārta var metināt visu 60 × 60 mm vara laukumu?
A: Iekārtas efektīvais metināšanas laukums ir līdz 60 × 60 mm, taču piemērotība joprojām ir atkarīga no kaudzes biezuma, vara stāvokļa, nepieciešamā spiediena un pieņemšanas standarta. Parauga pārbaude ir nepieciešama tuvu maksimālajam diapazonam.
J. Kāda ir atšķirība starp pneimatisko{0}}hidraulisko un hidraulisko difūzijas metinātāju?
A: Pneimatiskā{0}}hidrauliskā sistēma kustībai izmanto saspiestu gaisu un pastiprinātāja sekciju, lai radītu augstāku metināšanas spiedienu. Hidrauliskā sistēma parasti ir piemērotāka lielākām platībām, lielākam spiedienam un smagākiem instrumentiem.
J: Vai mašīnai ir nepieciešams ūdens dzesētājs?
A: Jā. Iekārtai ir nepieciešama stabila dzesēšanas-ūdens padeve, un to nedrīkst darbināt bez dzesēšanas. Piemērots rūpnieciskais dzesētājs ir nepieciešams, ja rūpnīcā nav atbilstoša dzesēšanas torņa vai cirkulācijas sistēmas.
J: Cik ilgi aizņem viens vara kopņu metināšanas cikls?
A: Cikls ir atkarīgs no savienošanas zonas, vara biezuma, sildīšanas laika, turēšanas laika un dzesēšanas prasības. 150 kVA iekārtai dažiem izstrādājumiem var būt nepieciešamas aptuveni viena līdz divas minūtes, taču faktiskais laiks ir jāpārbauda, veicot testēšanu.
